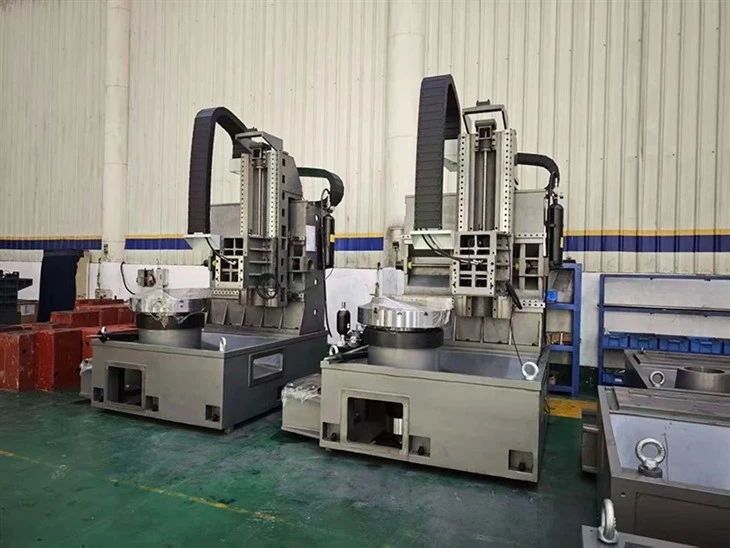

Odliatky s vysokou{0}}pevnosťou
Celá séria využíva vysokokvalitné odliatky zo živice GG30{1}}, ktoré prechádzajú žíhaním a starnutím vibráciami, aby sa účinne eliminovalo vnútorné napätie a zabezpečila sa dlhodobá-rozmerová stálosť a presnosť.

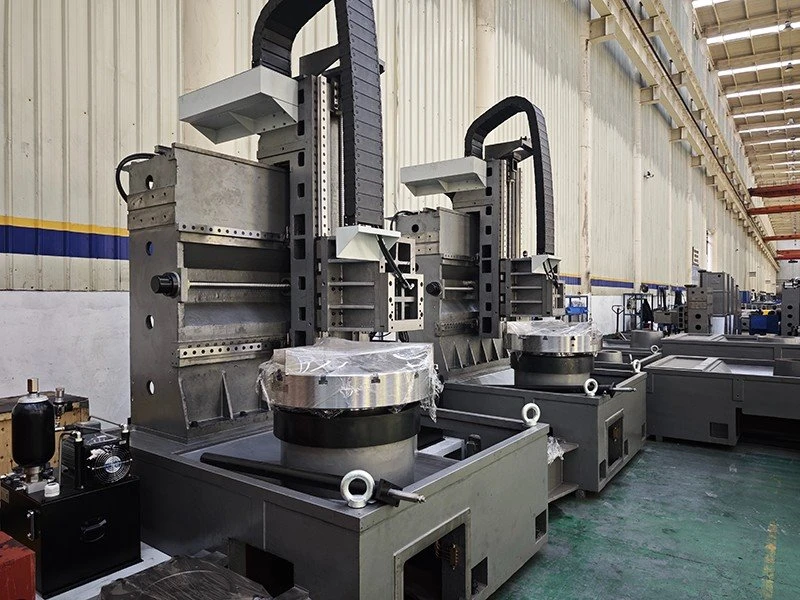

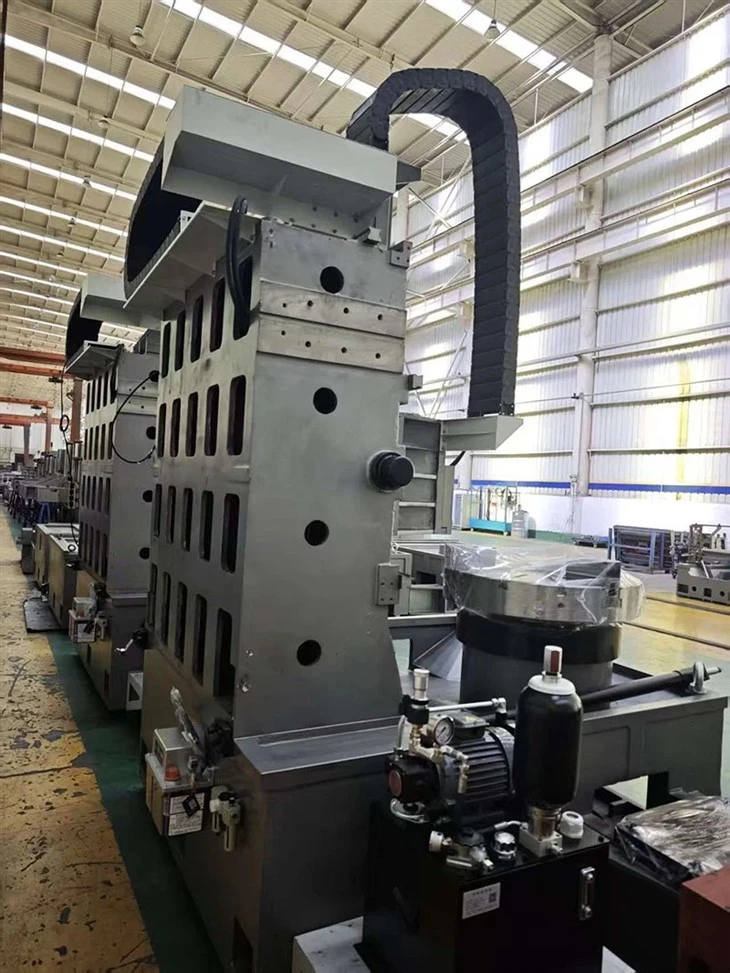

Stroj má veľmi pevnú konštrukciu
Zabezpečenie stabilného ťažkého{0}}rezania a dlhodobého{1}}zachovania presnosti, ideálne pre hrubovanie aj presné dokončovanie.
Komerčné diely top značky
Importované guľôčkové skrutky v kombinácii s predpätým{0}}dizajnom na elimináciu tepelného predĺženia;
importované lineárne vedenia;
Dovážané presné ložiská triedy P4;
Aplikácia
K dispozícii sú modely na prispôsobenie obrobkov rôznych veľkostí a hmotností, ktoré pokrývajú širokú škálu výrobných požiadaviek.
Je obzvlášť vhodný-na opracovanie dielov diskového-typu a hriadeľa-, vrátane automobilových nábojov, ventilov, objímok, prírub, remeníc a iných typických priemyselných komponentov s vysokou účinnosťou a kvalitou.
| MODEL | LC60-II | LC80-II | LC120-II |
| Kapacita | |||
| Max. Hojdačka priem. | Φ750 mm | Φ1000 mm | Φ1300 mm |
| Maximálny priemer otáčania. | Φ600 mm | Φ900 mm | Φ1200 mm |
| Max. zaťaženie stola | 800 kg | 1500 kg | 1500 kg |
| Z cestovanie Nahor/nadol | 750 mm | 900 mm | 900 mm |
| X zdvih (vľavo/vpravo) | 500 mm | 850 mm | 850 mm |
| Stred veže k stredu vretena | 160-660 mm | -40-810 mm | 110-960 mm |
| Stred vretena ku krytu Z cesty | 385 mm | 582 mm | 680 mm |
| Baran spodok k nosu vretena | 284-1034 mm | 270-1170 mm | 415-1315 mm |
| Kŕmenie | |||
| X lineárne vedenie | 45 valčekov (3 lineárne, 6 vozíkov) | 45 valčekov (3 lineárne, 6 vozíkov) | 45 valčekov (3 lineárne, 6 vozíkov) |
| Z lineárne vedenie | 45 valček (2 lineárne, 6 vozíkov) | 45 valček (2 lineárne, 6 vozíkov) | 45 valček (2 lineárne, 6 vozíkov) |
| X/Z guľôčková skrutka | 4012 | 4012 | 4012 |
| Rýchle podávanie | 24 m/min | 24 m/min | 24 m/min |
| Odporúčaný motor X/Z | Väčšie alebo rovné 20/20 s brzdou NM | Väčšie alebo rovné 24/24 NM s brzdou | Väčšie alebo rovné 24/24 NM s brzdou |
| Vreteno | |||
| Typ vretenového nosa | A2-8 | A2-15 | A2-15 |
| Rýchlosť vretena | 2000 ot./min | 950 ot./min | 950 ot./min |
| Priemer otvoru vretena | Φ86 mm | Φ60 mm | Φ60 mm |
| Kužeľ otvoru vretena | MT#2 | 1:20 | 1:20 |
| Pomer otáčok vretena | 1:2 | okolo 1:2 | okolo 1:2 |
| Odporúčaný vretenový motor | 18,5~22 kw | 22 ~ 30 kw | 22 ~ 30 kw |
| Vežička | |||
| Špecifikácia veže | BMT65-12 | BMT65-12 | BMT65-12 |
| Priemer vyvrtávacieho nástroja | Φ50 mm | Φ50 mm | Φ50 mm |
| Sekcia sústružníckeho nástroja | 32x32 | 32x32 | 32x32 |
| Iní | |||
| Čistá hmotnosť stroja | 4.5t | 5.5t | 6.5t |
| Poznámka | Systém rovnováhy dusíka | Systém rovnováhy dusíka | Systém rovnováhy dusíka |
